GW□-12(40.5)/630-20戶外交流高壓隔離開關
GW□-12(40.5)/630-20戶外交流高壓隔離開關
結構及安裝尺寸

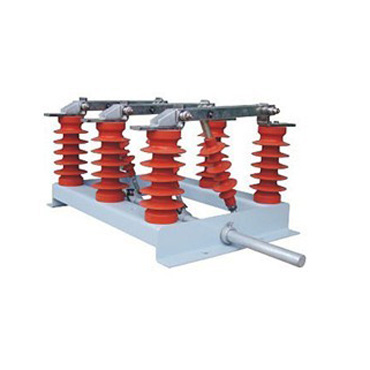

本隔離開關由底座、支柱及操作絕緣子、靜觸頭、觸刀、引弧裝置和聯動彈簧機械等組成,其外形及主要尺寸見圖1及表2所示。
底座:由5mm厚的鋼板彎成,帶拉臂的軸橫穿其中部?;香@有孔,以備固定支柱絕緣子,裝接地螺釘和安裝時固定每極之用,頂部有槽孔為拉臂而設。
支柱及操作絕緣子:采用Zs-12、40.5系列戶外棒形支柱絕緣子,其最小抗彎破壞負荷為4000s。中間的操作絕緣子作為拉桿之用,上端與觸刀相連,下端與拉臂相連。
觸刀:觸刀由兩片矩形截面的紫銅板構成,觸刀兩端均附有壓力彈簧用以調整接觸壓力。
引弧桿采用不銹鋼材料。
開關采用連桿操作,配CS□機構垂直或水平安裝在戶外工字鋼或電桿上。
概述
GW□-12(40.5)/630-20戶外交流高壓隔離開關(以下簡稱隔離開關),是我公司在原產品基礎上,經過設計更新,使結構更合理、操作更加可靠。本開關適用于頻率為50Hz,額定電壓為12KV或40.5KV的電力系統中。開關裝置在戶外高壓配電設備線路上,供線路在有電壓,無負載時開合電路之用,其中防污穢型隔離開關在運行中出現的污閃問題。開關三極聯動,同期性好,并設有引弧裝置,配備過中彈簧,可實現快速開合。本開關與同類產品相比較,具有開斷、關合小電感、電容電流的優勢。
使用環境條件
1、周圍空氣溫度上限:+40℃,下限-25℃,日溫差不超過32k;
2、海拔:3000m及以下地區;
3、風壓不超過700P。(相當于風速34m/s);
4、空氣污穢程度:按GB5582之4.1條規定中的IV級;
5、覆冰厚度不超過10mm。
主要技術數據
序號 | 項目 | 單位 | 技術參數 | ||
1 | 額定電壓 | KV | 12、40.5 | ||
2 | 額定電流 | A | 630 | ||
3 | 額定頻率 | Hz | 50 | ||
4 | 額定峰值耐受電流 | kA | 50、63 | ||
5 | 額定短時耐受電流 | kA | 20、25 | ||
6 | 額定短時耐受電流持續時間 | s | 4 | ||
7 | 主回路電阻 | υΩ | 12KV≤90 | 40.5≤90 | |
8 | 1min(干試)工頻耐受電壓(有效值) | 極間、極對地/隔離斷口 | KV | 42/48 | 95/115 |
9 | 1min(濕試)工頻耐受電壓(有效值) | 30 | 85 | ||
10 | 雷電沖擊耐受電壓(峰值) | 75/85 | 185/215 | ||
11 | 機械壽命 | 次 | 2000 |
本隔離開關由底座、支柱及操作絕緣子、靜觸頭、觸刀、引弧裝置和聯動彈簧機械等組成,其外形及主要尺寸見圖1及表2所示。
底座:由5mm厚的鋼板彎成,帶拉臂的軸橫穿其中部?;香@有孔,以備固定支柱絕緣子,裝接地螺釘和安裝時固定每極之用,頂部有槽孔為拉臂而設。
支柱及操作絕緣子:采用Zs-12、40.5系列戶外棒形支柱絕緣子,其最小抗彎破壞負荷為4000s。中間的操作絕緣子作為拉桿之用,上端與觸刀相連,下端與拉臂相連。
觸刀:觸刀由兩片矩形截面的紫銅板構成,觸刀兩端均附有壓力彈簧用以調整接觸壓力。
引弧桿采用不銹鋼材料。
開關采用連桿操作,配CS□機構垂直或水平安裝在戶外工字鋼或電桿上。
型號 | 主要外形尺寸 | ||||
B | C | D | E | F | |
GW□-12/630-20 | 400 | 1000 | 1200 | 570 | 495 |
GW□-40.5/630-20 | 500 | 1250 | 1450 | 815 | 728 |
