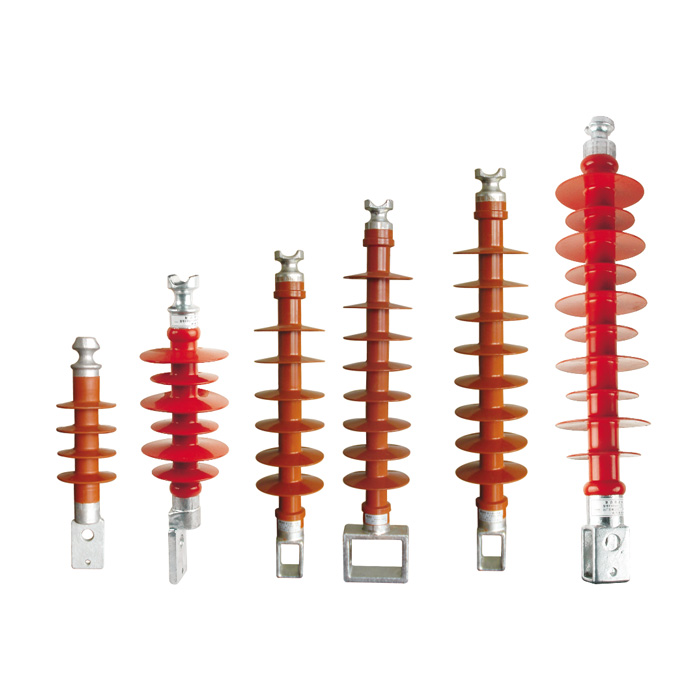

橫擔復合絕緣子
橫擔復合絕緣子
結構特點：
復合橫擔絕緣子能有效地利用狹窄的走廊開壓送電，適用于城網技術改造，能降低桿塔高度，可節約大量的人力、物力和財力，由于其彎曲強度高，可防止瓷橫擔容易出現的級連斷裂事故，是瓷橫擔所無法替代的產品；體積小，重量輕，防震、抗沖擊能力強、不需人工清掃，為安全運行提供保障。
常規尺寸特性如下：
| 規格型號 | 額定電壓kV | 額定彎曲負荷kN | 結構高度 | 絕緣距離 | 最小公稱爬電距離 | 雷電全波沖擊耐受電壓kV | 工頻濕耐受電壓1 min kV |
| FS-10/2.5 | |||||||
| 10 | 2.5 | 390 | 240 | 370 | 150 | 60 | |
| FS-10/5 | 10 | 5 | 480 | 320 | 440 | 150 | 60 |
| FS-35/5 | 35 | 5 | 620 | 480 | 1200 | 265 | 100 |
| FS-35/10 | 35 | 10 | 600 | 460 | 1400 | 265 | 100 |
| FS-66/5 | 66 | 5 | 1020 | 800 | 2000 | 450 | 180 |
| FS-66/10 | 66 | 10 | 1020 | 800 | 2000 | 450 | 180 |
| FS-66/12.5 | 66 | 12.5 | 1020 | 800 | 2000 | 450 | 180 |
| FS-110/8 | 110 | 8 | 1270 | 1050 | 2900 | 550 | 230 |
| FS-110/10 | 110 | 10 | 1270 | 1050 | 2900 | 550 | 230 |
| FS-110/16 | 110 | 16 | 1270 | 1050 | 2900 | 550 | 230 |
| FS-220/5 | 220 | 5 | 2160 | 1945 | 6300 | 1000 | 395 |
| FS-220/8 | 220 | 8 | 2018 | 1800 | 6300 | 1000 | 395 |
