一、概述

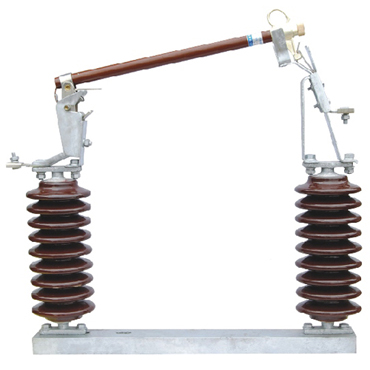

      跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上，用作變壓器和線路的短路，過載保護及分，合負荷電流。跌路式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層環氧玻璃管組成。拉負荷跌落式熔斷器增加彈性輔助觸頭及滅弧罩，用以分，合負荷電流。跌落式熔斷器在正常運行時，熔線管借助熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧熾熱，分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔斷絲斷后，下部動觸頭失去張力而下翻，鎖緊機構釋放熔斷絲，熔斷絲跌落，形成明顯的開斷位置，當需要拉負荷時，用絕緣桿開動觸頭，此時主動，靜助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩峽縫中被拉長，同時滅弧罩產生氣體，在電流過領時，將電流熄滅。
二、使用條件
1.適用于環境溫度上限40℃，下限-30℃內。
2.海拔不超過1000米，風速不大于35M/S。
3.熔斷器不適用于下述場所：
3.1有燃燒或爆炸危險的場所；
3.2有劇烈震動或沖擊的場所；
3.3有異電化學氣體作用及嚴重空氣污穢，鹽霧地區。
三、跌落式熔斷器的安裝
(1)安裝時應將熔體拉緊(使熔體大約受到24.5N左右的拉力)，否則容易引起觸頭發熱。
(2)熔斷器安裝在橫擔(構架)上應牢固可靠，不能有任何的晃動或搖晃現象。
(3)熔管應有向下25°±2°的傾角，以利熔體熔斷時熔管能依靠自身重量迅速跌落。
(4)熔斷器應安裝在離地面垂直距離不小于4m的橫擔(構架)上，若安裝在配電變壓器上方，應與配變的最外輪廓邊界保持0.5m以上的水平距離，以防萬一熔管掉落引發其他事故。
(5)熔管的長度應調整適中，要求合閘后鴨嘴舌頭能扣住觸頭長度的三分之二以上，以免在運行中發生自行跌落的誤動作，熔管亦不可頂死鴨嘴，以防止熔體熔斷后熔管不能及時跌落。
(6)所使用的熔體必須是正規廠家的標準產品，并具有一定的機械強度，一般要求熔體最少能承受147N以上的拉力。
(7) 10kV跌落式熔斷器安裝在戶外，要求相間距離大于70cm。
八、熔斷器的運行維護管理
(1)熔斷器具額定電流與熔斷體及負荷電流值是否匹配合適，若配合不當必須進行調整。
(2)熔斷器的每次操作須仔細認真，不可粗心大意，特別是合閘操作，必須使動、靜觸頭接觸良好。
(3)要盡量避免跌落式熔斷器連續多次斷開額定遮斷容量，對熔管內壁為鋼紙管的熔斷器，連續開額定遮斷容量不應超過三次。
(4)熔管內必須使用正規廠家生產的標準熔體，禁止用銅絲鋁絲代替熔斷體，更不準用銅絲、鋁絲及鐵絲將觸頭綁扎住使用。
(5)對新安裝或更換的熔斷器，要嚴格驗收工序，必須滿足規程質量要求。
(6)熔斷體熔斷后應更換新的同規格熔體，不可將熔斷后的熔體聯結起來再裝入熔管繼續使用。
(7)應定期對熔斷器進行巡視，每月不少于一次夜間巡視，查看有無放電火花和接觸不良現象，不放電，會伴有嘶嘶的響聲，要盡早安排處理。
