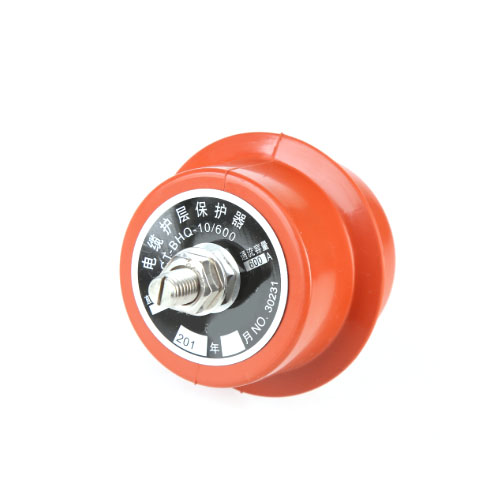

BHQ電纜護層保護器

BHQ電纜護層保護器
介紹
BHQ電纜護層保護器


  • BHQ電纜護層保護器


      范圍
          本產品適用于額定電壓35 -220kV系統,保護高壓電纜護層絕緣防止雷電過電壓和操作過電壓的損害。產品技術性能符合Q/B017-2005企業標準的要求。
    2 產品型號及其代表意義
    B  H   Q  --2,(3)
    設計序號
    電纜保護器
    3 正常使用條件
    按照下列正常使用條件,產品適用于戶內、外運行。
    a) 環境溫度不高于+40℃,不低于-40℃
    b) 海拔不超過1000 m;
    c) 電源的頻率不小于48 Hz,不大于62 Hz;
    d) 長期施加在避雷器上的工頻電壓應不超過避雷器的持續運行電壓;
    e) 地震烈度7度及以下地區;
    f) **風速不超過35m/s;
    g) 太陽光的輻射。
    4 結構特征與工作原理
          保護器內部為非線性優良的氧化鋅閥片,外套為硅橡膠絕緣外套。在正常運行狀態下,電纜護層上電壓很低,保護器及計數器呈高阻狀態,基本無甚電流流過,對電氣設備的正常運行無影響;當過電壓波侵入時,保護器呈低電阻,即使數千安電流流過,保護器疊加計數器兩端電壓仍然被限制在一定范圍內,從而有效地保護了高壓電纜護層的絕緣免受過電壓的損害。過電壓波過后,氧化鋅電阻片阻值迅速變大,保護器恢復正常運行狀態。
    5 主要技術性能及參數
    表1




    型號
    適用電纜
    系統額 定電壓
      額定電壓

    直  流
    1mA 參考電壓
    75%直流 1Ma 電壓下瀉漏電流 8/20uS、10KA雷電沖擊電流殘壓 工頻過電壓耐受能力
    通流容量
    電壓 時間 2mS方波通流A 4/10uS大電流沖擊KV
    KV(有效值) KV(有效值) KV 不小于 uA不大于 KV(峰值)不大于 K(有效值) S不小于
    BHQ - 2 110 2.8 4.0 50 6.5 2.45     5
    400

      65
    BHQ-3 220 4.2  6.5    11  3.5
    BHQ-2 35 2.5 3.8 6 2.3
