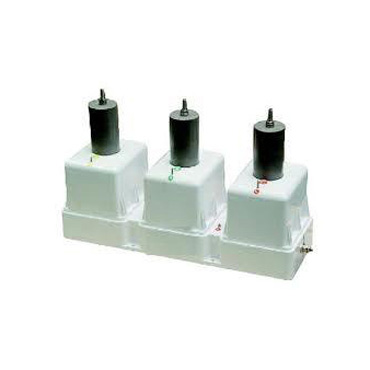

ZR系列阻容吸收器
概述
對真空開關開斷產生的操作過電壓,專用的保護設備阻容吸收器(又稱RC保護器)。在美日等發達**,真空開關與阻空吸收器配套,是比較常見的使用方式。由于我國中壓(3-66kV)電網的一些特殊性,過去進口的阻容吸收裝置和采用國外標準生產的國產阻容吸收器,均無法適用我國的實際情況,經常出現原因不明的損壞事故,這導致了該產品在國內的發展速度遠遠落后于真空開關。
2002年以后,隨著中壓系阻容保護理論上的完善,找到了出現問題的關鍵因素。目前國內電網用阻容吸收器,采用正確配合原則生產地,均徹底擺脫了事故的困擾,安全性大大提高,使該產品煥發出強大的和生命力。
本產品為了高頻震蕩吸收裝置,相應快,小電流響應好,與真空放電管達到了理想配合。不向電網提供附加接地電容電流,設計使用方便。采用四星型三相組合式接法,滿足我國電網的實際情況,相間保護能力強。干式設計,全封閉結構,安全耐用,緊湊美觀。
用途及執行標準
本產品使用于交流中壓3-66kV電力系統,柜內使用,與真空開關配套,吸收真空開關開斷產生的截流過電壓和多次重燃過電壓。不能用于防雷,也不能用于長時間吸收系統高次諧波。與避雷器并聯使用效果**。
由于國內中壓電網的特殊性,本產品不執行國外相關標準,產品技術規范依據GB311.1-1997《高壓輸變電設備的絕緣配合》、GB11024.2001《1kV以上電力并聯電容器》和GB3667-1997《交流電動機電容器》標準執行。對以上標準中未明確限定的重要參數配置,依據DL/T620-1997《交流電器裝置的過電保護和絕緣配合》修正執行。
使用條件
產品正常使用條件如下:
1.環境溫度:不高于+40℃,不低于-40℃
2.海拔高度:不超過1500m(1500m以上為專用高原型產品);
3.電源頻率:50±2Hz 60±2Hz;
4.地震烈度:7度及以下
5.**風速:35m/s;
6.安裝地點短時工頻電壓升高不等超過吸收器額定電壓。

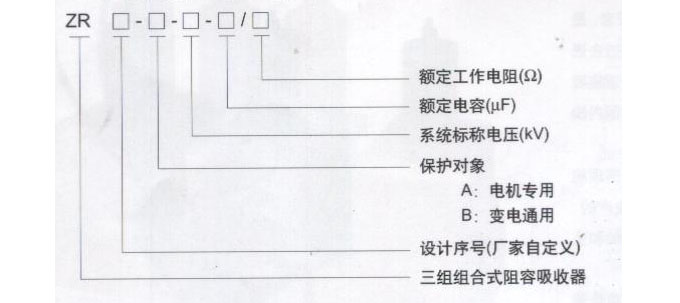

型號定義
本產品為高新技術產品,無通過定義規則,各企業根據自身產品特點定義型號,我公司產品型號定義如下:
ZR三相組合式阻容吸收器典型技術參數
用途 | 系統標稱電壓 (kV) |
吸收器額定 電壓(kV) |
額定電容 (μF)(±5%) |
標稱操作沖擊下電阻(Ω) | 電阻接入電網電壓(kV)(±10%) | 電容1min交流電壓(kV) |
A型 (電機專用) |
3.15* | 3.6 | 0.1 | 100-200 | 4.0 | 18 |
6.3* | 7.2 | 0.1 | 100-200 | 8.0 | 23 | |
10.5* | 12.0 | 0.1 | 100-200 | 15.0 | 30 | |
B型 (變電通用) |
3 | 3.6 | 0.1 | 100-200 | 6.0 | 25 |
6 | 7.2 | 0.1 | 100-200 | 11.0 | 30 | |
10 | 12.0 | 0.1 | 100-200 | 19.0 | 42 | |
35 | 40.5 | 0.05 | 100-200 | 62.0 | 80 |
1、電容直流耐壓交流耐壓的1.8 ~2.0倍。出廠和驗收耐壓測試值取**值50%。
2、高原型加強產品須特別制作,在型后加“Q”和“GY”表示。
3、絕大多數產品可配套計數器,監測儀等配件。配計數器在型號后加“J”,配監測儀加“IM”。配件的 圖片請參閱本手冊第15頁。
4、“系統標稱電壓”欄中,帶*的數據,為電機保護類對應的機電額定電壓。
