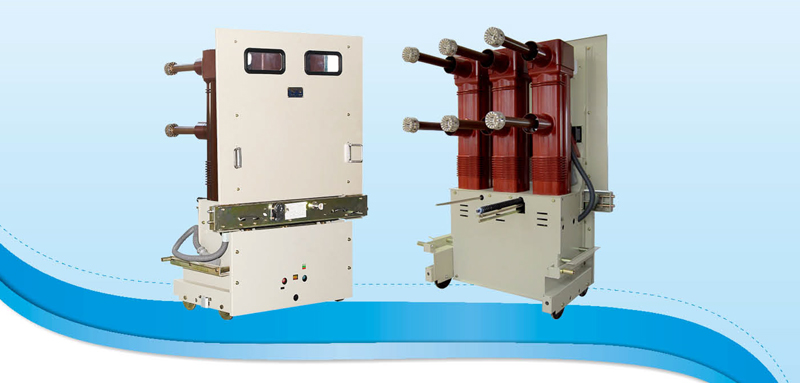

ZN85—40.5戶內高壓真空斷路器

ZN85—40.5戶內高壓真空斷路器
介紹


概述

ZN85-40.5系列戶內高壓真空新路器(以下簡稱斷路器),適用于三相交流50Hz,額定電壓40.5kV電力系統中,可供工礦企業、發電廠及變電站作為分合負荷電流、過載電流、故障電流之用。
斷路器與操動機構采用上下布置結構,有效地降低了斷路器的深度。
三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣筒相隔離,構成復合絕緣結構,斷路器滿足正常運行條件下的空氣距和爬距要求,并有效地減小了斷路器的體積。主導電回路真空滅弧室和動靜導電聯接安裝在絕緣筒內,使相間距僅為300mm,主回路電氣連接全部采用固定式連接,具有很高的可靠性。絕緣筒安裝在斷路器框架上方。
為這種斷路器設計的彈簧操動機構,安裝在斷路器框架內,其結構特點更適合斷路器的上下布置形式,并成為斷路器整體結構中不可分割的一部分。機構設計簡單,輸出曲線及其性能座適用40.5kV真空斷路器的特點和要求。
總體布局合理、美觀、簡潔。體積小巧、操作靈活、具有電氣性能可靠、使用壽命長、檢修方梗、機構免維護的特點。

該斷路器適用于頻繁操作及多種場合和運行條件比較苛刻的場所。
